Zima AD 2025 została zamknięta wizytą Michał Wyskiela w Instutucie Fotowoltaiki w Stuttgarcie, gdzie zrealizował dwumiesięczny staż badawczy sfinansowany przez organizację Deutscher Akademischer Austauschdienst (DAAD) w ramach prestiżowego stypendium badawczego. Pod okiem prof. Stefana Webera, Michał doskonalił warsztat w zakresie zaawansowanych trybów mikroskopii sił piezoelektrycznych (PFM), współpracując ze światowej klasy ekspertami w tej dziedzinie.

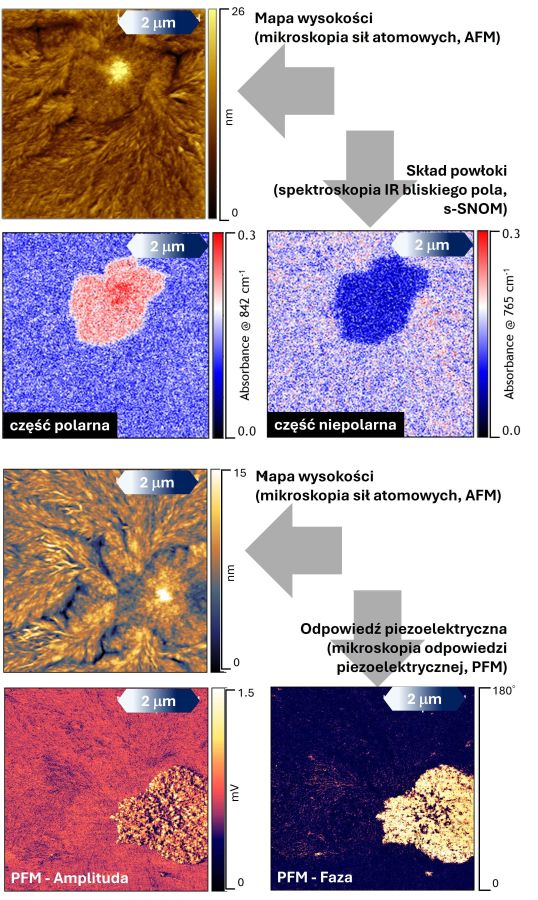

Głównym celem wyjazdu była charakteryzacja odpowiedzi piezoelektrycznej powłok poli(fluorku winylidenu) (PVDF) w skali nanometrycznej. Michał badał niejednorodności odpowiedzi piezoelektrycznej w powłokach PVDF o różnych morfologiach. Wyniki te mogą być istotne przy wytwarzaniu elastycznych materiałów piezoelektrycznych do zastosowań w technologiach haptycznych i rozproszonych systemów odzyskiwania resztkowej energii z otoczenia.
Wizyta w IPV była również okazją do zaprezentowania niemieckim naukowcom autorskiej metody naszego zespołu – LAZEC (Laser Assisted Zone Casting), która spotkała się z dużym zaintersowaniem środowiska naukowego IPV. Podczas wizyty przeprowadzono pierwsze, testy zastosowania LAZEC do wytwarzania nanometrycznych powłok perowskitowych. Badania te otworzyły zupełnie nowe perspektywy wspólnych badań nad technologiami wytwarzania powłok perowskitowych.
Pobyt w Stuttgarcie utrwalił fundament pod długoterminową współpracę. Obecnie pracujemy nad wspólną publikacją naukową, która podsumuje uzyskane wyniki eksperymentalne.
Wyjazd został sfinansowany przez organizację Deutscher Akademischer Austauschdienst (DAAD) w ramach prestiżowego stypendium badawczego.
